前言
在 Go 互斥锁 Mutex 源码分析(一) 一文中分析了互斥锁的结构和基本的抢占互斥锁的场景。在学习锁的过程中，看的不少文章是基于锁的状态解释的，个人经验来看，从锁的状态出发容易陷入细节，了解锁的状态转换过一段时间就忘，难以做到真正的理解。想来是用静态的方法分析动态的问题导致的。在实践中发现结合场景分析互斥锁对笔者来说更加清晰，因此有了 Go 互斥锁 Mutex 源码分析(一)，本文接着结合不同场景分析互斥锁。
不同场景下的锁状态
唤醒 goroutine

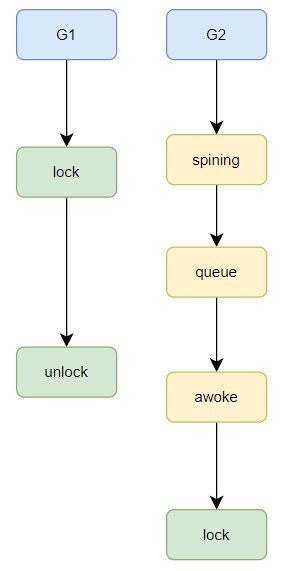

给出示意图：
G1 通过 Fast path 拿到锁，G2 在自旋之后，锁还是已锁状态。这是和 Go 互斥锁 Mutex 源码分析(一) 中的场景不一样的地方。接着自旋之后看，这种场景下会发生什么：
1func (m *Mutex) lockSlow() {
2 ...
3 for {
4 if old&(mutexLocked|mutexStarving) == mutexLocked && runtime_canSpin(iter) {
5 ...
6 }
7 // step2: 当前锁未释放，old = 1
8 new := old
9
10 // step2: 如果当前锁是饥饿的，跳过期望状态 new 的更新
11 // - 这里锁不是饥饿锁，new = old = 1
12 if old&mutexStarving == 0 {
13 new |= mutexLocked
14 }
15
16 // step2: 当前锁未释放，更新 new
17 // - 更新 new 的等待 goroutine 位，表示有一个 goroutine 等待
18 // - 更新 new 为 1001，new = 9
19 if old&(mutexLocked|mutexStarving) != 0 {
20 new += 1 << mutexWaiterShift
21 }
22
23 // step2: 当前 goroutine 不是饥饿状态，跳过 new 更新
24 if starving && old&mutexLocked != 0 {
25 new |= mutexStarving
26 }
27
28 // step2: 当前 goroutine 不是唤醒状态，跳过 new 更新
29 if awoke {
30 if new&mutexWoken == 0 {
31 throw("sync: inconsistent mutex state")
32 }
33 new &^= mutexWoken
34 }
35
36 // step3: 原子 CAS 更新锁的状态
37 // - 这里更新锁 m.state = 1 为 m.state = new = 9
38 // - 表示当前有一个 goroutine 在等待锁
39 if atomic.CompareAndSwapInt32(&m.state, old, new) {
40 ...
41 // waitStartTime = 0, queueLifo = false
42 queueLifo := waitStartTime != 0
43 if waitStartTime == 0 {
44 // 更新 waitStartTime
45 waitStartTime = runtime_nanotime()
46 }
47
48 // step4: 调用 runtime_SemacquireMutex 阻塞 goroutine
49 runtime_SemacquireMutex(&m.sema, queueLifo, 1)
50 starving = starving || runtime_nanotime()-waitStartTime > starvationThresholdNs
51 ...
52 }
53 }
54}
Mutex.lockSlow 中更新了锁状态，接着进入 runtime_SemacquireMutex。runtime_SemacquireMutex 是个非常重要的函数，我们有必要介绍它。
runtime_SemacquireMutex 接收三个参数。其中，重点是信号量 &m.sema 和 queueLifo。如果 queueLifo = false，当前 goroutine 将被添加到等待锁队列的队尾，阻塞等待唤醒。
G2 执行到 runtime_SemacquireMutex 时将进入阻塞等待唤醒状态，那么怎么唤醒 G2 呢？ 我们需要看解锁过程。
sync.Mutex.Unlock
在 G2 阻塞等待唤醒时，G1 开始释放锁。进入 sync.Mutex.Unlock：
1func (m *Mutex) Unlock() {
2 ...
3 // 将 m.state 的锁标志位置为 0，表示锁已释放
4 new := atomic.AddInt32(&m.state, -mutexLocked)
5 // 检查 new 是否为 0，如果为 0 则表示当前无 goroutine 等待，直接退出
6 // 这里 new = 9，G2 在等待唤醒
7 if new != 0 {
8 m.unlockSlow(new)
9 }
10}
进入 Mutex.unlockSlow：
1func (m *Mutex) unlockSlow(new int32) {
2 // 检查锁是否已释放，释放一个已经释放的锁将报错
3 if (new+mutexLocked)&mutexLocked == 0 {
4 fatal("sync: unlock of unlocked mutex")
5 }
6
7 // 检查锁是普通锁还是饥饿锁
8 if new&mutexStarving == 0 {
9 // 这里 new = 8 是普通锁，进入处理普通锁逻辑
10 old := new
11 for {
12 // 如果没有 goroutine 等待，则返回
13 if old>>mutexWaiterShift == 0 || old&(mutexLocked|mutexWoken|mutexStarving) != 0 {
14 return
15 }
16
17 // old 的唤醒位置 1，并且将等待的 goroutine 减 1，表示将唤醒一个等待中的 goroutine
18 // 这里 new = 2
19 new = (old - 1<<mutexWaiterShift) | mutexWoken
20 // m.state = 8, old = 8, new = 2
21 // CAS 更新 m.state = new = 2
22 if atomic.CompareAndSwapInt32(&m.state, old, new) {
23 // 进入 runtime_Semrelease 唤醒 goroutine
24 runtime_Semrelease(&m.sema, false, 1)
25 return
26 }
27 old = m.state
28 }
29 } else {
30 // 处理饥饿锁逻辑，暂略
31 runtime_Semrelease(&m.sema, true, 1)
32 }
33}
sync.Mutex.Unlock 中的 runtime_Semrelease 唤醒队列中等待的 goroutine。其中，主要接收信号量 &m.sema 和 handoff 两个参数。这里 handoff = false，将增加信号量，唤醒队列中等待的 goroutine G2。
唤醒 G2
唤醒之后，G2 继续执行后续代码：
1func (m *Mutex) lockSlow() {
2 ...
3 for {
4 ...
5 if atomic.CompareAndSwapInt32(&m.state, old, new) {
6 ...
7 runtime_SemacquireMutex(&m.sema, queueLifo, 1)
8
9 // 检查唤醒的 goroutine 是否是饥饿模式
10 // 如果是饥饿模式，或等待锁时间超过 1ms 则将 goroutine 置为饥饿模式
11 // 注意这是 goroutine 是饥饿的，不是锁是饥饿锁
12 starving = starving || runtime_nanotime()-waitStartTime > starvationThresholdNs
13
14 // m.state 在 G1 unlock 时被更新为 2
15 old = m.state
16
17 // 锁不是饥饿锁，跳过
18 if old&mutexStarving != 0 {
19 ...
20 }
21 awoke = true
22 iter = 0
23 }
24 }
25}
唤醒后的 G2 将 old 更新为 2。信号量增加，释放锁，只会唤醒一个 goroutine，被唤醒的 goroutine，这里是 G2，将继续循环：
1func (m *Mutex) lockSlow() {
2 ...
3 for {
4 // old = 2，不会进入自旋
5 if old&(mutexLocked|mutexStarving) == mutexLocked && runtime_canSpin(iter) {
6 ...
7 }
8 // 更新 new：new 是期望 goroutine 更新的状态
9 // 这里 new = old = 2
10 new := old
11
12 // old = 2，不是饥饿锁
13 // 更新 new 为 011，3
14 if old&mutexStarving == 0 {
15 new |= mutexLocked
16 }
17 // old = 2，表示锁已释放，不会将 goroutine 加入等待位
18 if old&(mutexLocked|mutexStarving) != 0 {
19 new += 1 << mutexWaiterShift
20 }
21 // 不饥饿，跳过
22 if starving && old&mutexLocked != 0 {
23 new |= mutexStarving
24 }
25 // awoke = true
26 if awoke {
27 if new&mutexWoken == 0 {
28 throw("sync: inconsistent mutex state")
29 }
30 // 重置唤醒位，将 new 更新为 001，1
31 new &^= mutexWoken
32 }
33
34 // m.state = 2, old = 2, new =1
35 // CAS 更新 m.state= new = 1，表示当前 goroutine 已加锁
36 if atomic.CompareAndSwapInt32(&m.state, old, new) {
37 // 当前 goroutine 已加锁跳出循环
38 if old&(mutexLocked|mutexStarving) == 0 {
39 break // locked the mutex with CAS
40 }
41 ...
42 }
43 }
44}
在循环一轮后，G2 将拿到锁，接着执行临界区代码，最后在释放锁。
这里的场景是唤醒之后，goroutine 不饥饿。那么饥饿锁又是如何触发的呢？我们继续看饥饿锁的场景。
饥饿锁

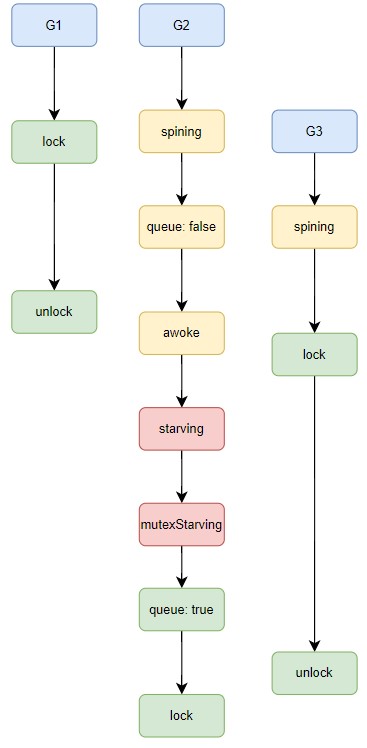

饥饿锁场景下的示意图如下：
当 G1 释放锁时，G3 正在自旋等待锁释放。当 G1 释放锁时，被唤醒的 G2 和自旋的 G3 竞争大概率会拿不到锁。Go 在 1.9 中引入互斥锁的 饥饿模式 来确保互斥锁的公平性。
对于互斥锁循环中的大部分流程，我们在前两个场景下也过了一遍，这里有重点的摘写，以防赘述。
首先，还是看 G2，当 G1 释放锁时，G2 被唤醒，执行后续代码。如下：
1func (m *Mutex) lockSlow() {
2 ...
3 for {
4 ...
5 if atomic.CompareAndSwapInt32(&m.state, old, new) {
6 ...
7 runtime_SemacquireMutex(&m.sema, queueLifo, 1)
8
9 // 唤醒 G2，G2 等待锁时间超过 1ms
10 // starving = true
11 starving = starving || runtime_nanotime()-waitStartTime > starvationThresholdNs
12
13 // 锁被 G3 抢占，m.state = 0011
14 old = m.state
15
16 // 这时候 old 还不是饥饿锁，跳过
17 if old&mutexStarving != 0 {
18 ...
19 }
20 awoke = true
21 iter = 0
22 }
23 }
24}
唤醒 G2 之后，G2 等待锁时间超过 1ms 进入饥饿模式。接着进入下一轮循环：
1func (m *Mutex) lockSlow() {
2 ...
3 for {
4 // old 是唤醒锁，不会进入自旋
5 if old&(mutexLocked|mutexStarving) == mutexLocked && runtime_canSpin(iter) {
6 ...
7 }
8
9 // 锁的期望状态，new = old = 0011
10 new := old
11
12 // 锁不是饥饿锁，更新 new 的锁标志位为已锁
13 // new = 0011
14 if old&mutexStarving == 0 {
15 new |= mutexLocked
16 }
17
18 // 锁如果是饥饿或者已锁状态更新 goroutine 等待位
19 // new = 1011
20 if old&(mutexLocked|mutexStarving) != 0 {
21 new += 1 << mutexWaiterShift
22 }
23
24 // goroutine 饥饿，且锁已锁
25 // 更新 new 为饥饿状态，new = 1111
26 if starving && old&mutexLocked != 0 {
27 new |= mutexStarving
28 }
29
30 // 这里 G2 是唤醒的，重置唤醒位
31 // new = 1101
32 if awoke {
33 if new&mutexWoken == 0 {
34 throw("sync: inconsistent mutex state")
35 }
36 new &^= mutexWoken
37 }
38
39 // CAS 更新 m.state = new = 1101
40 if atomic.CompareAndSwapInt32(&m.state, old, new) {
41 ...
42 // G2 入队列过，这里 queueLifo = true
43 queueLifo := waitStartTime != 0
44
45 // 将 G2 重新加入队列，并加入到队首，阻塞等待
46 runtime_SemacquireMutex(&m.sema, queueLifo, 1)
47 ...
48 }
49 }
50}
G2 进入饥饿模式，将互斥锁置为饥饿模式，当前互斥锁状态为 m.state = 1101。G2 作为队列中的队头，阻塞等待锁释放。
类似的，我们看 G3 释放锁的过程。
释放饥饿锁
G3 开始释放锁：
1func (m *Mutex) Unlock() {
2 ...
3
4 // new = 1100
5 new := atomic.AddInt32(&m.state, -mutexLocked)
6 if new != 0 {
7 // 进入 Mutex.unlockSlow
8 m.unlockSlow(new)
9 }
10}
11
12func (m *Mutex) unlockSlow(new int32) {
13 ...
14 // new = 1100，是饥饿锁
15 if new&mutexStarving == 0 {
16 ...
17 } else {
18 // 进入处理饥饿锁逻辑
19 // handoff = true，直接将队头阻塞的 goroutine 唤醒
20 runtime_Semrelease(&m.sema, true, 1)
21 }
22}
饥饿锁唤醒
在一次的在队头中阻塞的 G2 被唤醒，接着执行唤醒后的代码：
1func (m *Mutex) lockSlow() {
2 ...
3 for {
4 ...
5 if atomic.CompareAndSwapInt32(&m.state, old, new) {
6 ...
7 runtime_SemacquireMutex(&m.sema, queueLifo, 1)
8 starving = starving || runtime_nanotime()-waitStartTime > starvationThresholdNs
9 old = m.state
10
11 // old = 1100，是饥饿锁
12 if old&mutexStarving != 0 {
13 ...
14
15 // delta = -(1001)
16 delta := int32(mutexLocked - 1<<mutexWaiterShift)
17 if !starving || old>>mutexWaiterShift == 1 {
18 ...
19 // delta = -(1101)
20 delta -= mutexStarving
21 }
22
23 //更新互斥锁状态 m.state = 0001，退出循环
24 atomic.AddInt32(&m.state, delta)
25 break
26 }
27 }
28 }
29}
唤醒之后的 G2 直接获得锁，将互斥锁状态置为已锁，直到释放。
锁状态流程

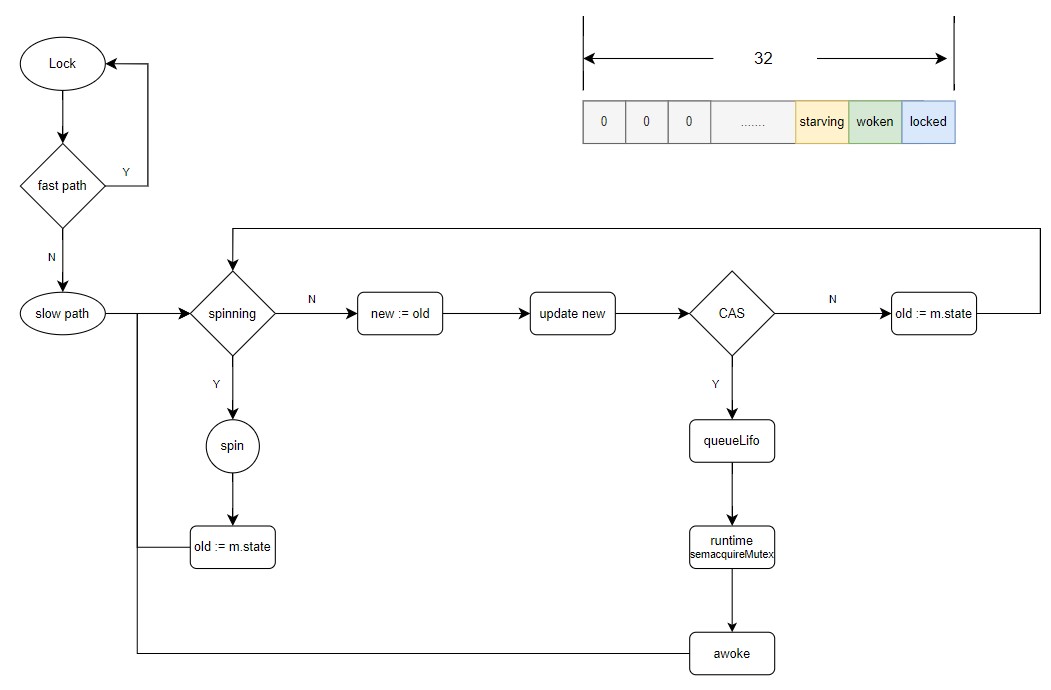

前面我们根据几个场景给出了互斥锁的状态转换过程，这里直接给出互斥锁的流程图如下：
总结
本文是 Go 互斥锁 Mutex 源码分析的第二篇，进一步通过两个场景分析互斥锁的状态转换。互斥锁的状态转换如果陷入状态更新，很容易头晕，这里通过不同场景，逐步分析，整个状态，接着给出状态转换流程图，力图做到源码层面了解锁的状态转换。
