前言

Kubernetes:kubelet 源码分析之创建 pod 流程介绍了 kubelet 创建 pod 的流程，其中介绍了 kubelet 调用 runtime cri 接口创建 pod。containerd 源码分析：启动注册流程介绍了 containerd 作为一种行业标准的高级运行时的启动注册流程。那么，kubelet 是怎么和 containerd 交互的呢? 本文会带着这个问题分析 kubelet 和 containerd 的交互。

kubelet 和 containerd 交互

kubelet

如 Kubernetes:kubelet 源码分析之创建 pod 流程分析，kubelet 调用 runtime cri 接口 /runtime.v1.RuntimeService/RunPodSandbox 创建 pod：

1// kubernetes/vendor/k8s.io/cri-api/pkg/apis/runtime/v1/api.pb.go
2func (c *runtimeServiceClient) RunPodSandbox(ctx context.Context, in *RunPodSandboxRequest, opts ...grpc.CallOption) (*RunPodSandboxResponse, error) {
3	out := new(RunPodSandboxResponse)
4	err := c.cc.Invoke(ctx, "/runtime.v1.RuntimeService/RunPodSandbox", in, out, opts...)
5	if err != nil {
6		return nil, err
7	}
8	return out, nil
9}

kubelet 是 runtime cri 接口调用的客户端，那么容器运行时作为服务端是怎么提供服务的呢？

kubelet 和 containerd 交互流程

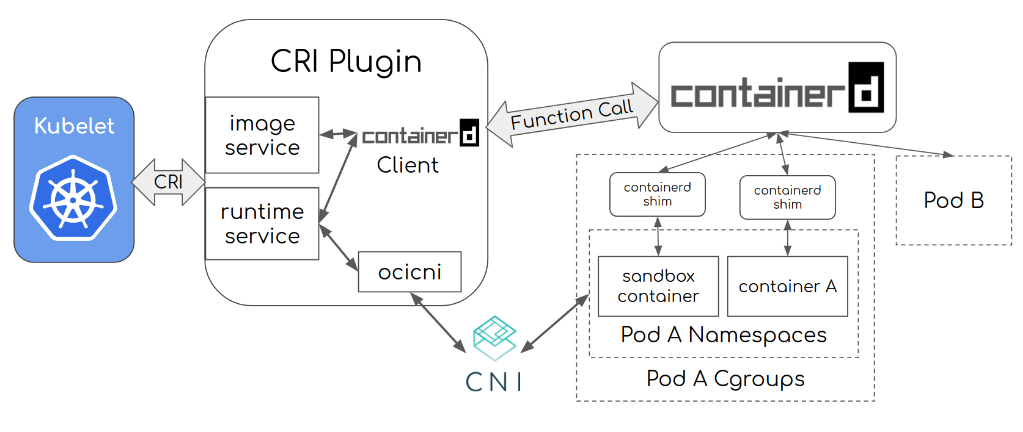

在介绍容器运行时提供的服务之前先看下 cri 架构图。

kubelet 和 containerd 架构图

从图中可以看出，containerd 的 CRI 插件提供 image service 和 runtime service，负责对接 kubelet runtime cri 的接口调用，并将调用转发给 containerd。

继续，查看 containerd 的处理流程。

containerd

CRI Plugin

根据 cri 架构图, 从 CRI 插件入手查看 id 为 io.containerd.grpc.v1.cri 的 CRI 插件。

 1// containerd/plugins/cri/cri.go
 2func initCRIService(ic *plugin.InitContext) (interface{}, error) {
 3	...
 4    // Get runtime service.
 5	criRuntimePlugin, err := ic.GetByID(plugins.CRIServicePlugin, "runtime")
 6	if err != nil {
 7		return nil, fmt.Errorf("unable to load CRI runtime service plugin dependency: %w", err)
 8	}
 9
10    // Get image service.
11	criImagePlugin, err := ic.GetByID(plugins.CRIServicePlugin, "images")
12	if err != nil {
13		return nil, fmt.Errorf("unable to load CRI image service plugin dependency: %w", err)
14	}
15    ...
16    service := &criGRPCServer{
17		RuntimeServiceServer: rs,
18		ImageServiceServer:   is,
19		Closer:               s, // TODO: Where is close run?
20		initializer:          s,
21	}
22
23	if config.DisableTCPService {
24		return service, nil
25	}
26
27	return criGRPCServerWithTCP{service}, nil
28}

插件返回的是 criGRPCServerWithTCP 对象。其中，包括 criGRPCServer 对象。criGRPCServer 对象实现了 grpcService 接口，将调用接口的 Register 注册对象到 grpc server。

 1// containerd/plugins/cri/cri.go
 2// Register registers all required services onto a specific grpc server.
 3// This is used by containerd cri plugin.
 4func (c *criGRPCServer) Register(s *grpc.Server) error {
 5	return c.register(s)
 6}
 7
 8func (c *criGRPCServer) register(s *grpc.Server) error {
 9	instrumented := instrument.NewService(c)
10	runtime.RegisterRuntimeServiceServer(s, instrumented)
11	runtime.RegisterImageServiceServer(s, instrumented)
12	return nil
13}

在 criGRPCServer.register 中创建 instrumentedService 对象。

1type instrumentedService struct {
2	c criService
3}
4
5func NewService(c criService) GRPCServices {
6	return &instrumentedService{c: c}
7}

instrumentedService 包括 criService 对象。实际提供 runtime service 和 image service 的就是 criService 对象。

以注册 runtime service 为例，查看 runtime.RegisterRuntimeServiceServer(s, instrumented) 做了什么。

 1// containerd/vendor/k8s.io/cri-api/pkg/apis/runtime/v1/api.pb.go
 2func RegisterRuntimeServiceServer(s *grpc.Server, srv RuntimeServiceServer) {
 3	s.RegisterService(&_RuntimeService_serviceDesc, srv)
 4}
 5
 6var _RuntimeService_serviceDesc = grpc.ServiceDesc{
 7	ServiceName: "runtime.v1.RuntimeService",
 8	HandlerType: (*RuntimeServiceServer)(nil),
 9	Methods: []grpc.MethodDesc{
10		{
11			MethodName: "Version",
12			Handler:    _RuntimeService_Version_Handler,
13		},
14		{
15			MethodName: "RunPodSandbox",
16			Handler:    _RuntimeService_RunPodSandbox_Handler,
17		},
18        ...
19    },
20    ...
21}

可以看到，注册 instrumentedService 到 grpc 中，instrumentedService 提供 runtime.v1.RuntimeService 服务，包括 kubelet 调用的 RunPodSandbox 方法。

继续看，instrumentedService 的 RunPodSandbox 做了什么。

1// containerd/internal/cri/instrumented_service.go
2func (in *instrumentedService) RunPodSandbox(ctx context.Context, r *runtime.RunPodSandboxRequest) (res *runtime.RunPodSandboxResponse, err error) {
3	...
4	res, err = in.c.RunPodSandbox(ctrdutil.WithNamespace(ctx), r)
5	return res, errdefs.ToGRPC(err)
6}

instrumentedService 调用 criGRPCServer 的 RunPodSandbox 方法，实际执行的是 criGRPCServer 中的 criServer 对象：

 1// containerd/internal/cri/server/sandbox_run.go
 2func (c *criService) RunPodSandbox(ctx context.Context, r *runtime.RunPodSandboxRequest) (_ *runtime.RunPodSandboxResponse, retErr error) {
 3	...
 4    if err := c.sandboxService.CreateSandbox(ctx, sandboxInfo, sb.WithOptions(config), sb.WithNetNSPath(sandbox.NetNSPath)); err != nil {
 5		return nil, fmt.Errorf("failed to create sandbox %q: %w", id, err)
 6	}
 7
 8	ctrl, err := c.sandboxService.StartSandbox(ctx, sandbox.Sandboxer, id)
 9    if err != nil {
10        ...
11    }
12    ...
13}

criService.RunPodSandbox 调用的是 sandboxService 的 CreateSandbox 和 StartSandbox 方法。

sandbox Plugin

sandboxService 在 cri.initCRIService 中实例化：

 1// containerd/plugins/cri/cri.go
 2func initCRIService(ic *plugin.InitContext) (interface{}, error) {
 3    ...
 4    sbControllers, err := getSandboxControllers(ic)
 5	if err != nil {
 6		return nil, fmt.Errorf("failed to get sandbox controllers from plugins %v", err)
 7	}
 8    ...
 9    options := &server.CRIServiceOptions{
10		RuntimeService:     criRuntimePlugin.(server.RuntimeService),
11		ImageService:       criImagePlugin.(server.ImageService),
12		StreamingConfig:    streamingConfig,
13		NRI:                getNRIAPI(ic),
14		Client:             client,
15		SandboxControllers: sbControllers,
16	}
17    ...
18    s, rs, err := server.NewCRIService(options)
19    ...
20    service := &criGRPCServer{
21		RuntimeServiceServer: rs,
22		ImageServiceServer:   is,
23		Closer:               s, // TODO: Where is close run?
24		initializer:          s,
25	}
26}

首先，getSandboxControllers 获得 sandbox controllers:

 1// containerd/plugins/cri/cri.go
 2func getSandboxControllers(ic *plugin.InitContext) (map[string]sandbox.Controller, error) {
 3    // plugins.SandboxControllerPlugin: "io.containerd.sandbox.controller.v1"
 4	sandboxers, err := ic.GetByType(plugins.SandboxControllerPlugin)
 5	if err != nil {
 6		return nil, err
 7	}
 8	...
 9	return sc, nil
10}

sandbox.Controller 是类型为 io.containerd.sandbox.controller.v1 的插件对象。将该对象作为 options 赋给 criServer：

 1// containerd/internal/cri/server/service.go
 2func NewCRIService(options *CRIServiceOptions) (CRIService, runtime.RuntimeServiceServer, error) {
 3	...
 4	c := &criService{
 5		...
 6		sandboxService:     newCriSandboxService(&config, options.SandboxControllers),
 7	}
 8    ...
 9}
10
11func newCriSandboxService(config *criconfig.Config, sandboxers map[string]sandbox.Controller) *criSandboxService {
12	return &criSandboxService{
13		sandboxControllers: sandboxers,
14		config:             config,
15	}
16}

criService.sandboxService.CreateSandbox 调用的是插件对象 sanbox controllers 的 CreateSandbox 方法，该方法最终调用的是 sandboxClient 的 CreateSandbox：

1func (c *sandboxClient) CreateSandbox(ctx context.Context, in *CreateSandboxRequest, opts ...grpc.CallOption) (*CreateSandboxResponse, error) {
2	out := new(CreateSandboxResponse)
3	err := c.cc.Invoke(ctx, "/containerd.runtime.sandbox.v1.Sandbox/CreateSandbox", in, out, opts...)
4	if err != nil {
5		return nil, err
6	}
7	return out, nil
8}

可以看到，在 sandboxClient.CreateSandbox 中调用 containerd 提供的 containerd cri 接口 /containerd.runtime.sandbox.v1.Sandbox/CreateSandbox，该接口用来创建 sandbox，即 pod。

创建 pod 流程

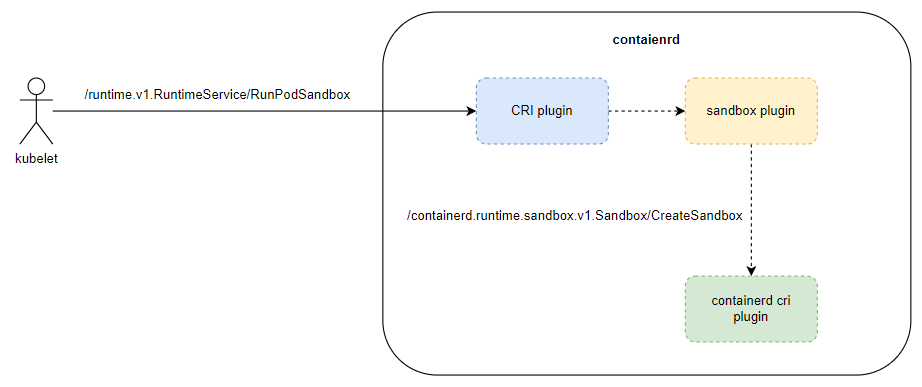

根据上述分析，这里画出 kubelet 到 containerd 的交互流程图如下：
kubelet 和 containerd 交互流程

小结

本文在前文 Kubernetes:kubelet 源码分析之创建 pod 流程和 containerd 源码分析：启动注册流程的基础上，进一步分析从 kubelet 到 containerd 的交互流程，打通了 kubelet 到 containerd 这一步。
